Moduł integracyjny pompy ciepła Panasonic
Moduł integracyjny oparty na HeishaMon dla pomp ciepła Panasonic Aquarea. Kompletny lokalny monitoring i sterowanie przez Home Assistant.
Opis produktu
Moduł pokazuje w Home Assistant wszystko, co robi Twoja pompa ciepła Panasonic Aquarea: temperatury, sprawność, zużycie prądu i aktualny tryb pracy. Ogrzewaniem i ciepłą wodą sterujesz z telefonu, a pracę pompy widzisz na wykresach — także wtedy, gdy nie ma Cię w domu.
Moduł przychodzi gotowy do użycia, z wgranym oprogramowaniem. Montuje się go wewnątrz jednostki wewnętrznej, w miejscu modułu CZ-TAW1. Może też pracować równolegle z CZ-TAW1 — wtedy jednak wyłącznie w trybie odczytu, bez sterowania.
Wszystkie dane zostają w Twojej sieci domowej — bez chmury i bez abonamentu.
Główne funkcje
- ✓ Sterowanie ogrzewaniem – Ustawianie temperatury wody i ogrzewania z telefonu
- ✓ Tryby pracy – Grzanie, chłodzenie, ciepła woda i tryb automatyczny
- ✓ Koszty i sprawność – Zużycie prądu na bieżąco oraz wyliczana sprawność (COP)

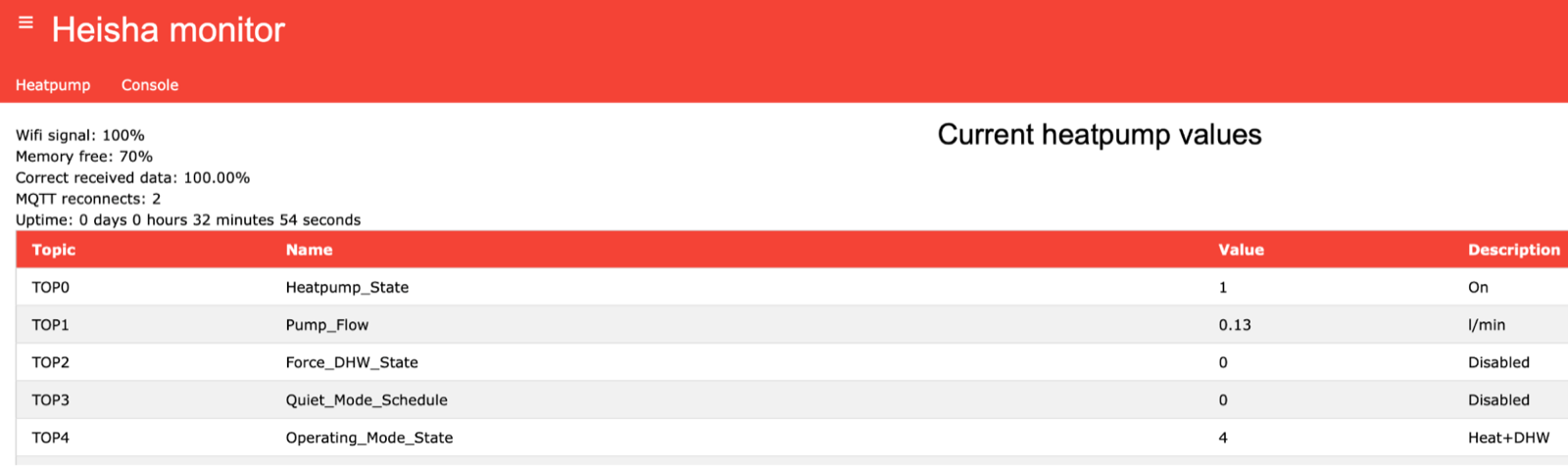

- ✓ Ponad 100 odczytów – Podgląd wszystkich parametrów pracy pompy w jednym miejscu
- ✓ Wykrywanie awarii – Powiadomienie z kodem i opisem błędu
- ✓ Podgląd odszraniania – Widać, kiedy pompa odmraża jednostkę zewnętrzną
- ✓ Tryb cichy – Ograniczenie hałasu, na przykład na noc
- ✓ Ciepła woda użytkowa – Harmonogram i jednorazowe dogrzanie wody
🔧 Montaż krok po kroku
Montaż modułu w jednostce wewnętrznej pompy ciepła Panasonic Aquarea i połączenie go z Home Assistant przez MQTT. Instrukcja ze zdjęciami — możesz ją wydrukować albo przesłać instalatorowi.
Kompatybilne modele
Ten moduł jest kompatybilny z większością pomp ciepła Panasonic Aquarea posiadających złącze CN-CNT:
| Aquarea T-CAP | WH-MXC09H3E5, WH-MXC12H6E5, WH-MXC09H3E8, WH-MXC12H9E8 i podobne |
|---|---|
| Aquarea High Performance | WH-MDC05H3E5, WH-MDC07H3E5, WH-MDC09H3E5 i podobne |
| Aquarea Generacja J | WH-SDC0305J3E5, WH-SDC0709J3E5, WH-SXC09H3E5 i podobne |
| Aquarea LT/HT | Większość modeli ze złączem CN-CNT |
| Aquarea All-in-One | WH-ADC0309J3E5, WH-ADC0916H9E8 i podobne |
ℹ️ Jak sprawdzić kompatybilność

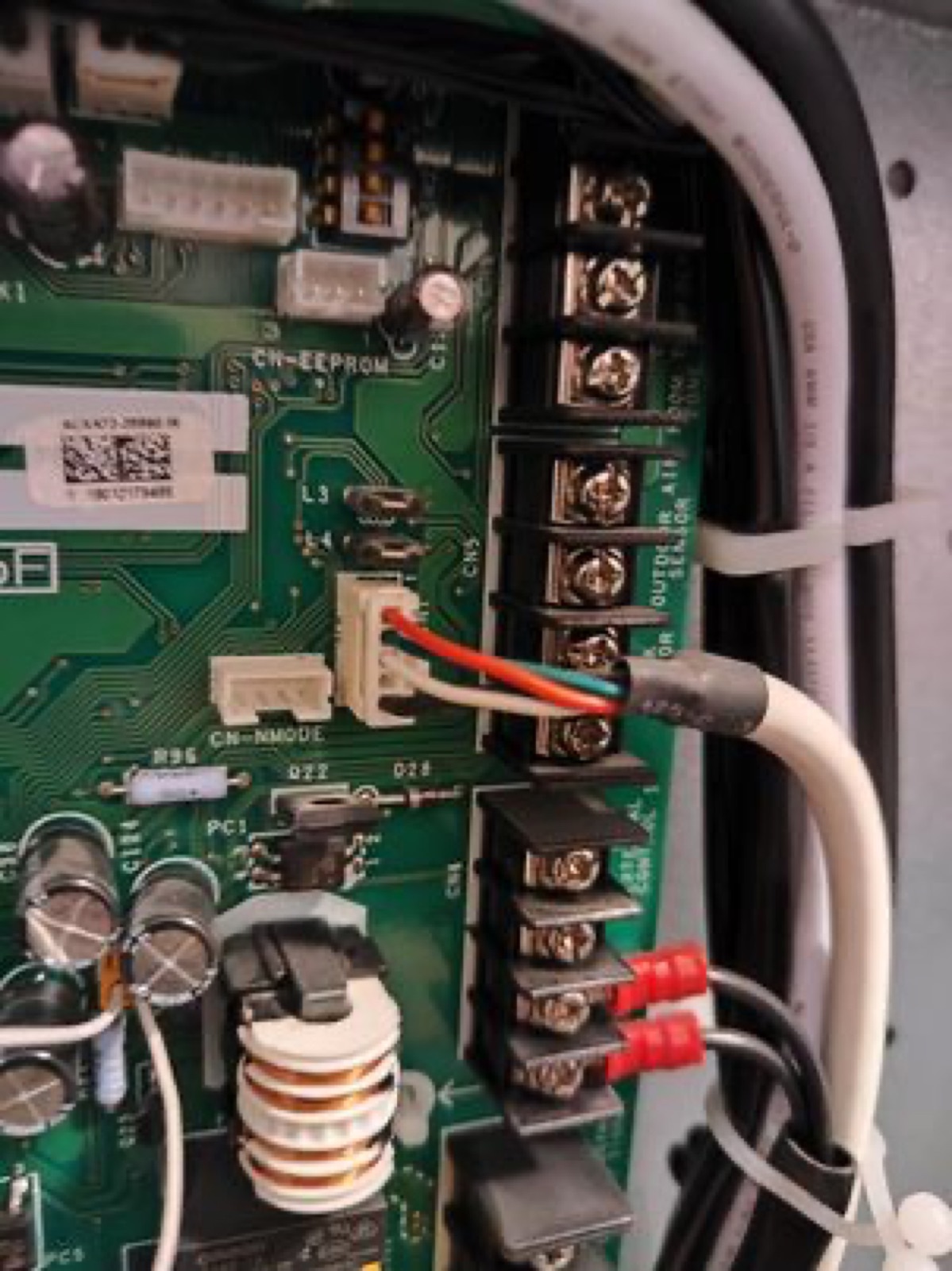

Otwórz pokrywę jednostki wewnętrznej i poszukaj złącza CN-CNT na głównej płytce PCB. Jest to białe złącze zazwyczaj z 5 pinami. Jeśli jest obecne, Twoje urządzenie jest kompatybilne. Skontaktuj się z nami w razie wątpliwości.
Dane techniczne
| Podłączenie | Złącze CNT-CN lub CN-NMODE w jednostce wewnętrznej — zależnie od wersji |
|---|---|
| Miejsce montażu | W miejscu modułu CZ-TAW1, wewnątrz jednostki |
| Zasilanie | Z pompy ciepła, przez przewód przyłączeniowy |
| Sieć | WiFi 2,4 GHz |

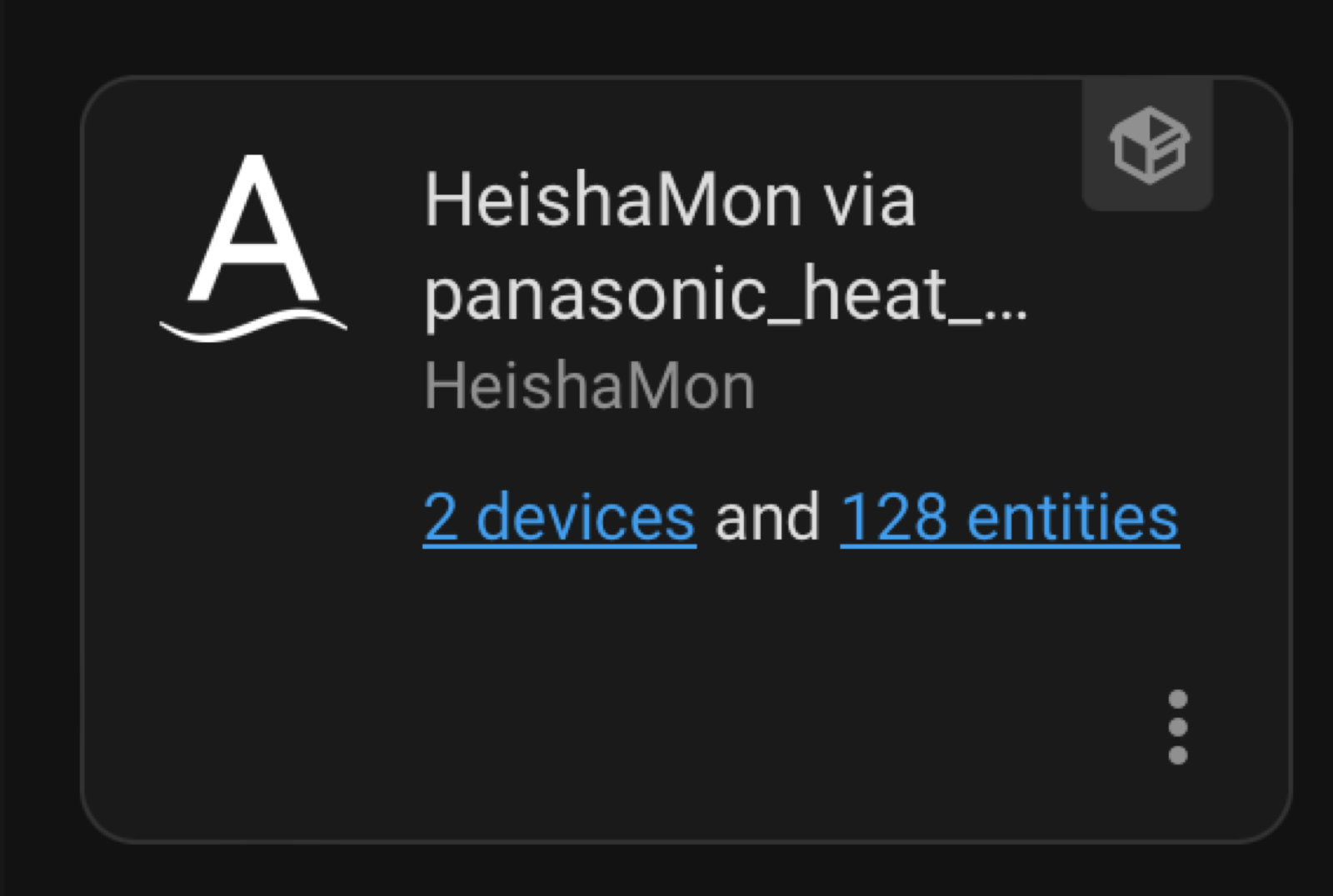

| Integracja | MQTT (dodatek Mosquitto) oraz integracja heishamon-homeassistant z HACS |
| Aktualizacje | Bezprzewodowe, bez otwierania pompy |
| Długość kabla | Kabel CN-CNT 1m w zestawie |
Zawartość zestawu
- 📦 Moduł ESP8266 z wgranym firmware HeishaMon
- 📦 Kabel połączeniowy CN-CNT (1m)
- 📦 Obudowa ochronna z opcjami montażu
- 📦 Zewnętrzna antena WiFi dla lepszego odbioru
- 📦 Opaski kablowe do zabezpieczenia instalacji
- 📦 Skrócona instrukcja obsługi
- 📦 Dostęp do dokumentacji online i wsparcia społeczności
Zapytaj o moduł
Chcesz przejąć kontrolę nad pompą ciepła Panasonic Aquarea? Napisz lub zadzwoń — pomożemy sprawdzić kompatybilność Twojego modelu.
