Instrukcja montażu: Moduł Zehnder ComfoAir / Aeris

Odłącz zasilanie rekuperatora

Wyłącz bezpiecznik zasilający rekuperator.

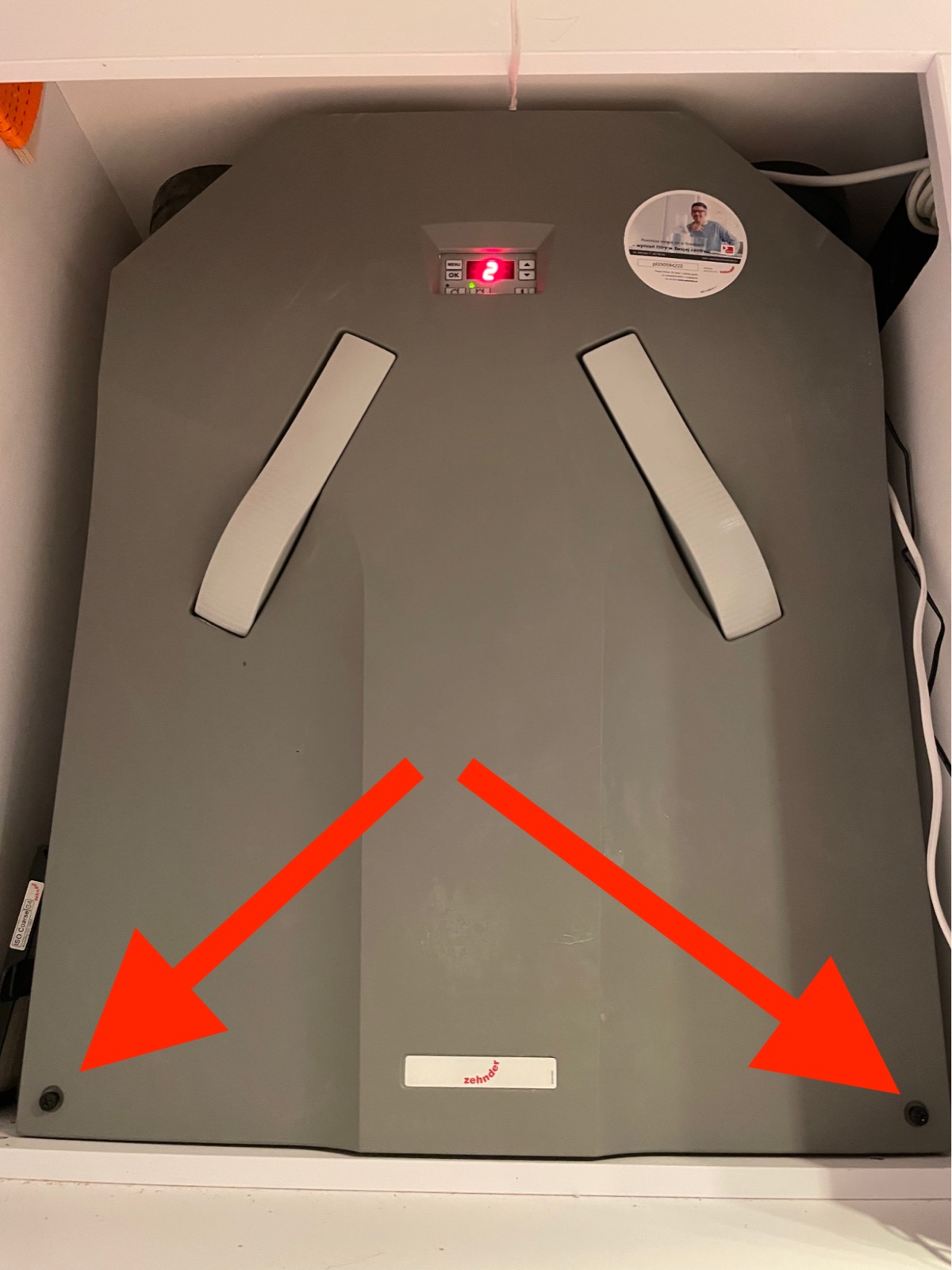

Zdejmij plastikową osłonę

Odkręć dwie śruby torx na dole osłony, delikatnie odchyl dół i unieś osłonę — u góry jest zaczepiona.

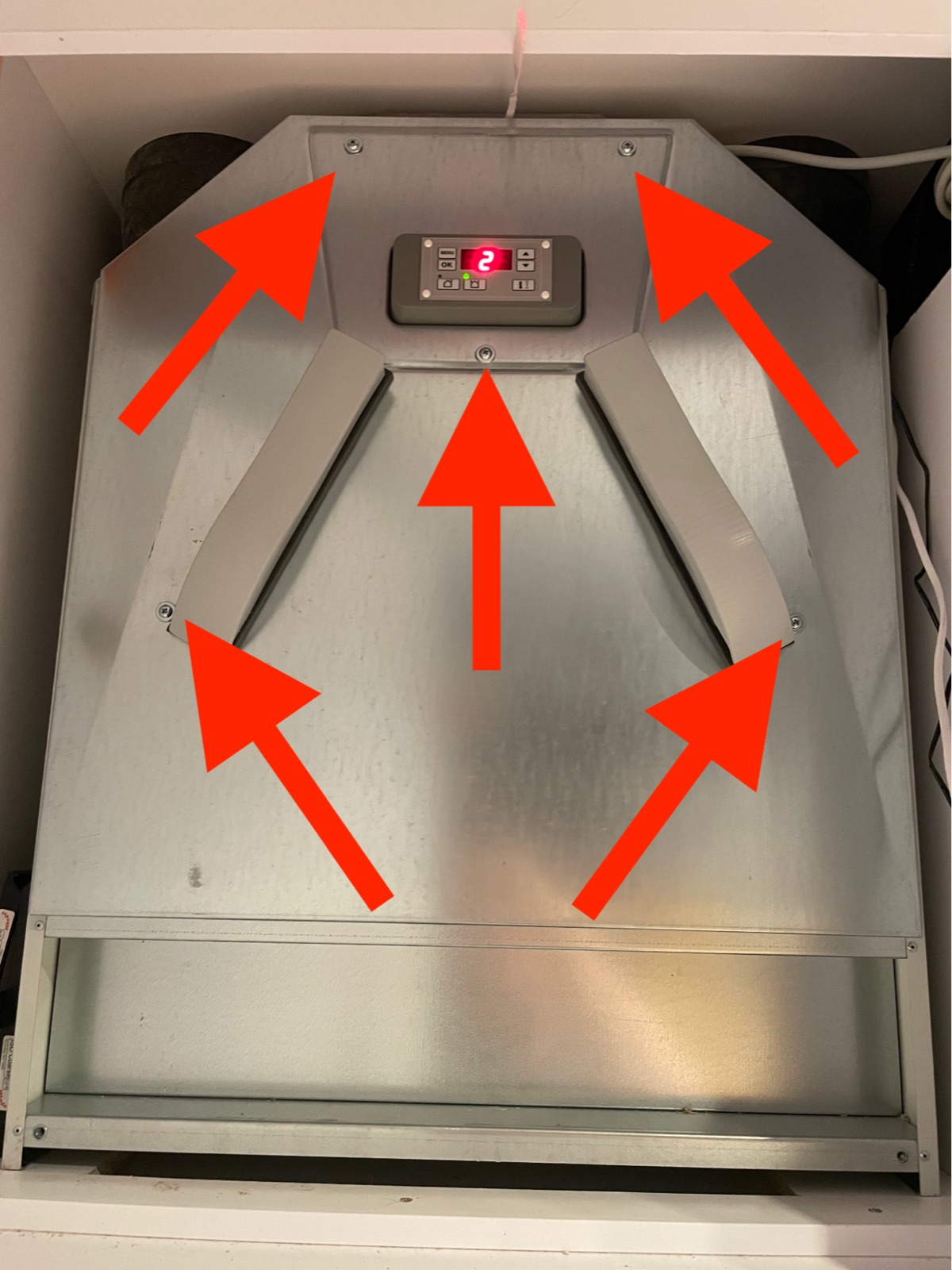

Zdejmij metalową osłonę

Odkręć pięć śrub krzyżakowych. Tym razem odchyl górę osłony i podnieś ją — ta jest zaczepiona od dołu.

Przy okazji masz dostęp do wymiennika, który warto umyć podczas rocznego serwisu.

Wepnij moduł w złącze RJ45

Złącze znajduje się u góry rekuperatora, jest czarne i skierowane do góry. Po włożeniu wtyczki powinieneś usłyszeć kliknięcie zapadki.

Umieść moduł we wnęce

Włóż moduł do dedykowanej wnęki w rekuperatorze. Wygląd modułu może się różnić od zdjęcia.

Załóż metalową osłonę

Zaczep dół osłony i przykręć śruby. Zrób to dokładnie — ta osłona zapewnia szczelność wentylacji.

Załóż plastikową osłonę

Zaczep dół i przykręć śruby.

Włącz zasilanie rekuperatora

Załącz bezpiecznik. Moduł uruchomi się razem z rekuperatorem.

Połącz się z siecią WiFi modułu

Poczekaj około minuty, aż moduł utworzy własną sieć. Połącz się z siecią „Rekuperacja skonfiguruj WiFi", hasło rekuperacja123.

Wskaż swoją sieć domową

Okno wyboru sieci powinno pojawić się samo. Jeśli nie — otwórz przeglądarkę i wejdź na adres 192.168.4.1. Wybierz swoją sieć WiFi (tylko 2,4 GHz) i wpisz hasło.

Poczekaj, aż moduł się zrestartuje — sieć konfiguracyjna zniknie.

Sprawdź, czy moduł działa

Połącz się ze swoją siecią domową i otwórz adres http://rekuperacja.local/. Powinieneś zobaczyć panel modułu z aktualnymi odczytami.

Dodaj moduł do Home Assistant

Home Assistant wyświetli powiadomienie o nowej integracji ESPHome. Zaakceptuj je — rekuperacją możesz już sterować z panelu.

Gdy złącze RJ45 jest zajęte

Jeśli gniazdo RJ45 zajmuje inne urządzenie (na przykład sterownik wymiennika gruntowego) i nie ma wolnego złącza, masz dwie możliwości:

• użyć prostego rozgałęźnika (splittera) sygnału RJ45,
• w ostateczności podłączyć żyły bezpośrednio do złączy 12V, GND, TX i RX.

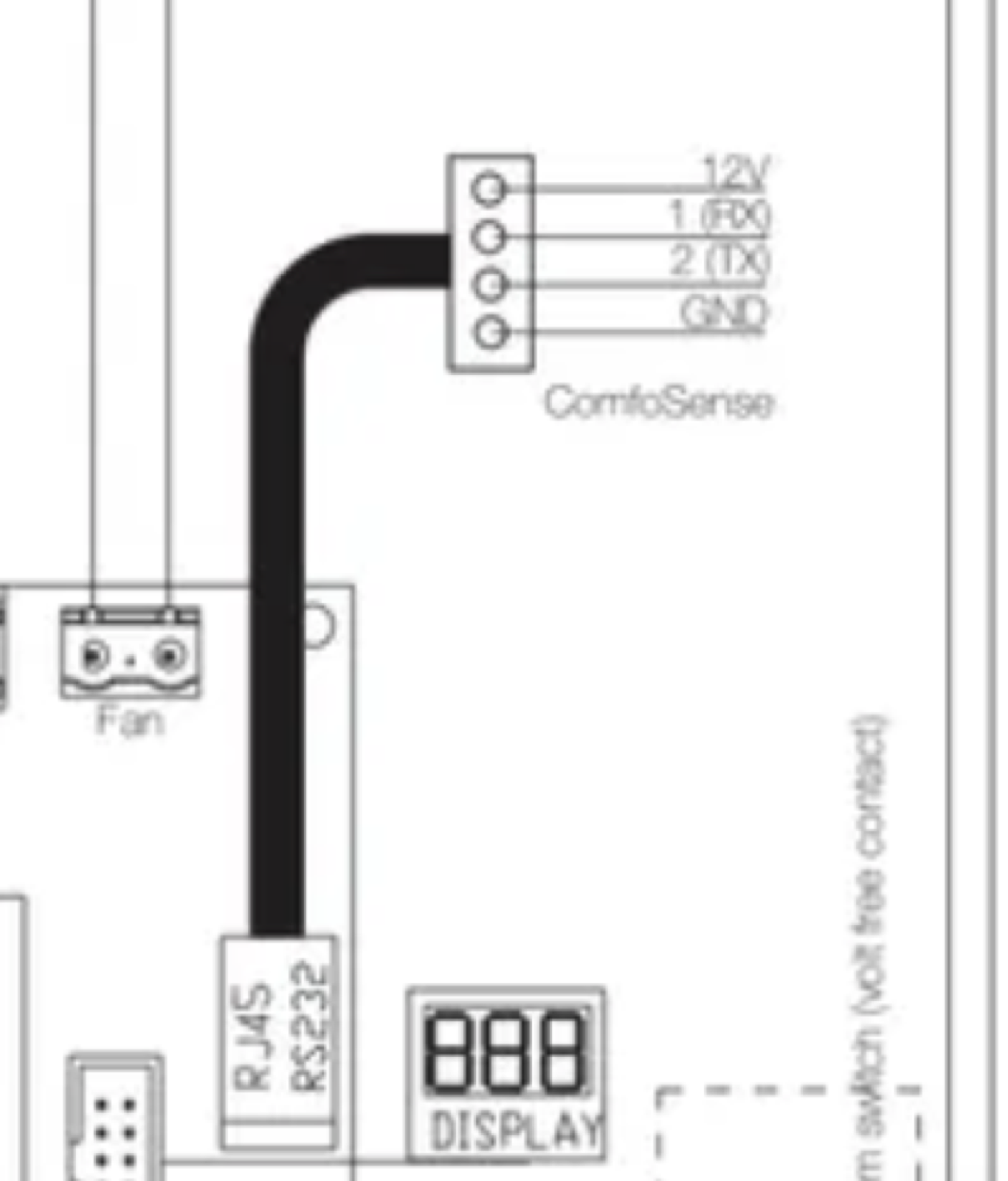

Złącza w rekuperatorze są opisane jak na schemacie:

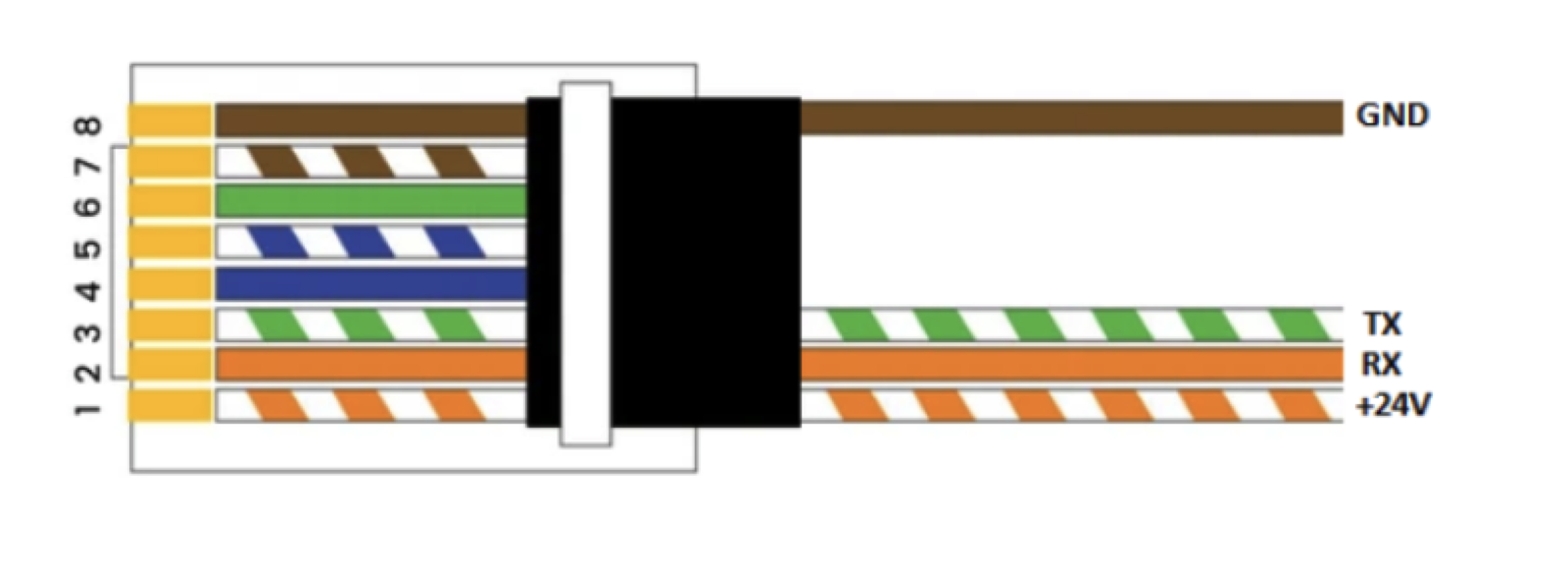

Utnij przewód modułu, ściągnij izolację z czterech żył i podłącz je według kolorów:

Własna karta w Home Assistant

Możesz korzystać z domyślnej karty climate albo dodać kartę przygotowaną pod rekuperację.

Do dodania własnej karty najlepiej użyć HACS (Home Assistant Community Store). Jeśli go nie masz, instrukcję instalacji znajdziesz w sieci.

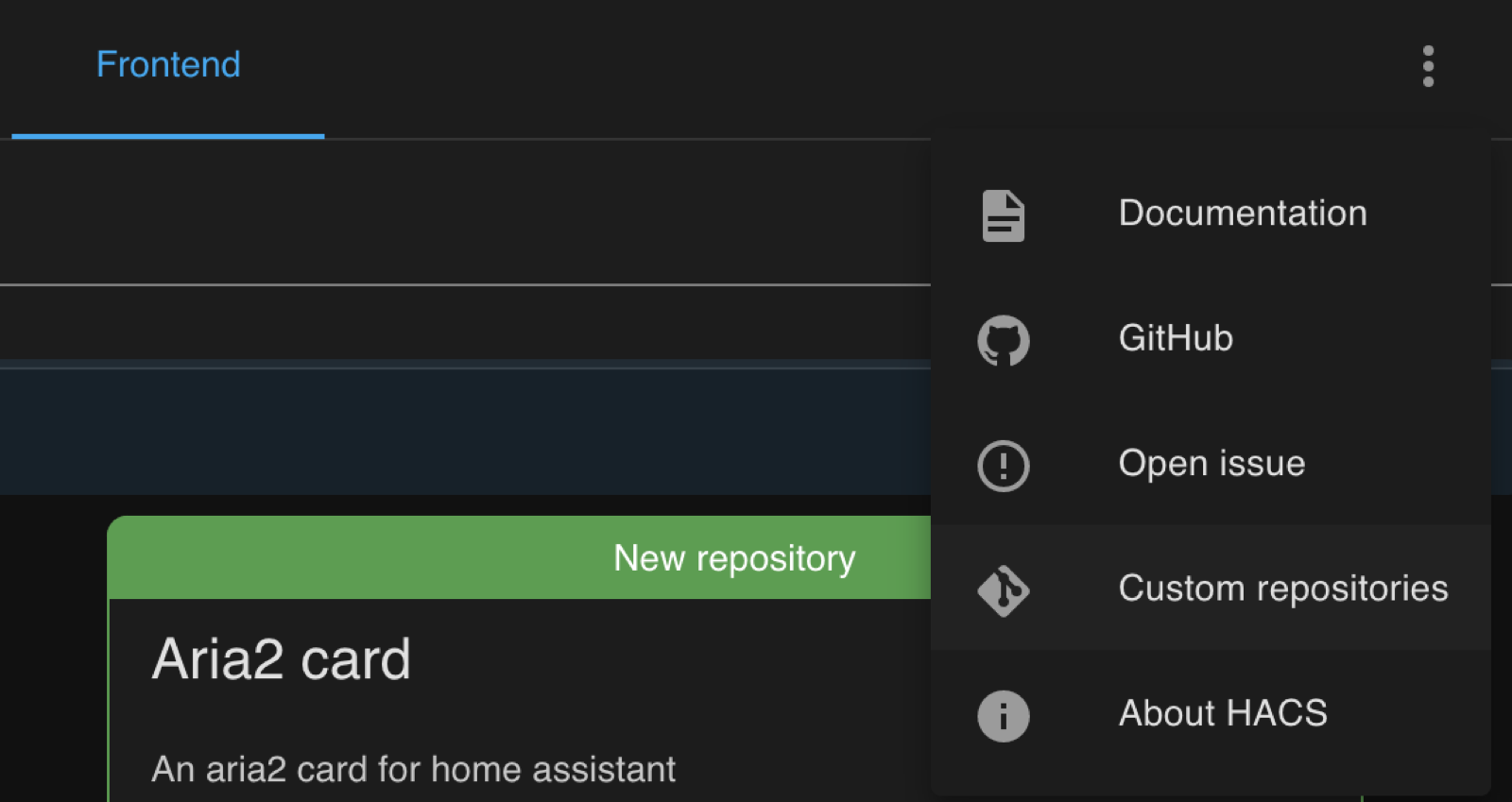

1. Otwórz HACS → Frontend → Custom repositories.

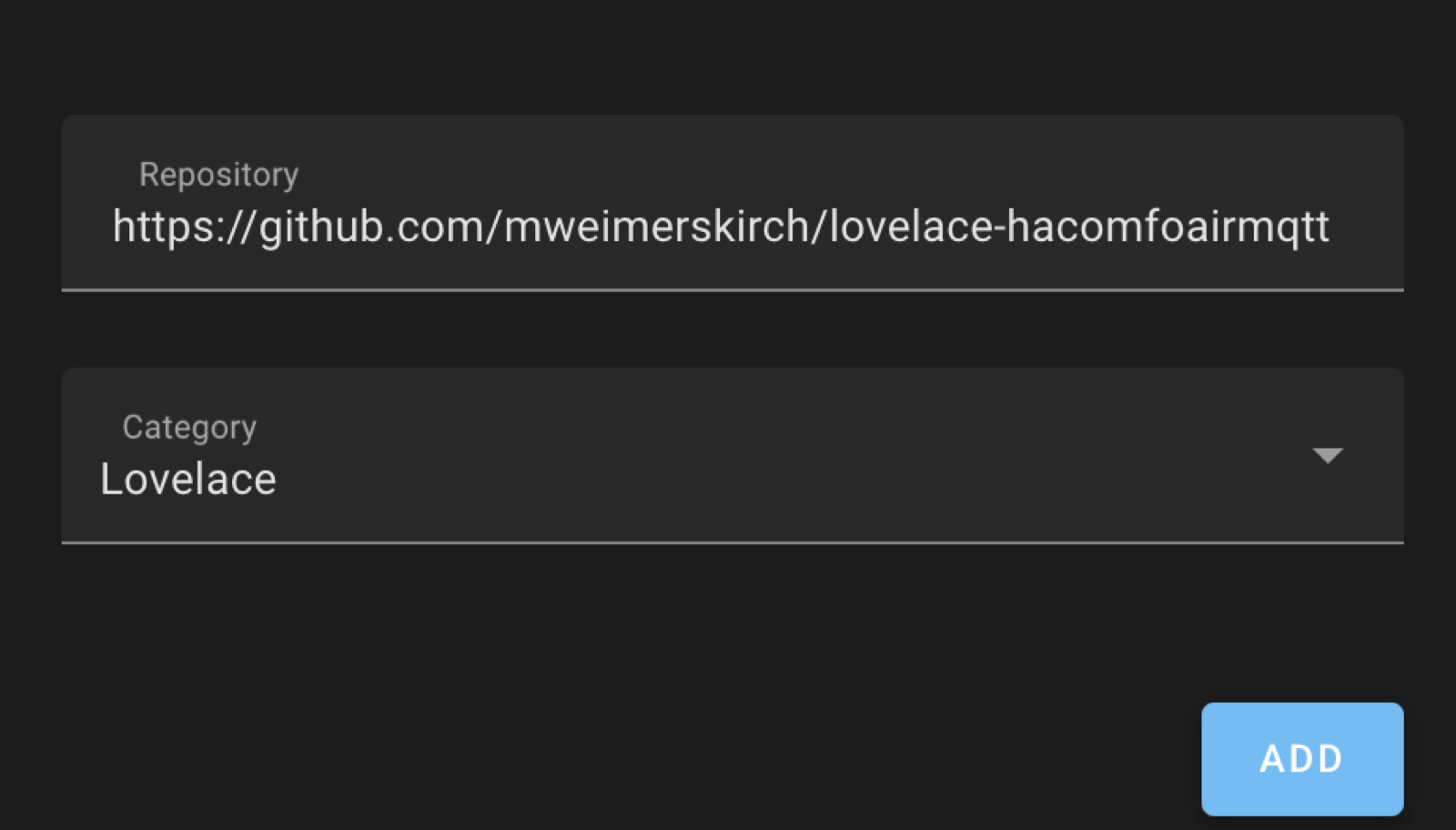

2. Dodaj repozytorium https://github.com/mweimerskirch/lovelace-hacomfoairmqtt.

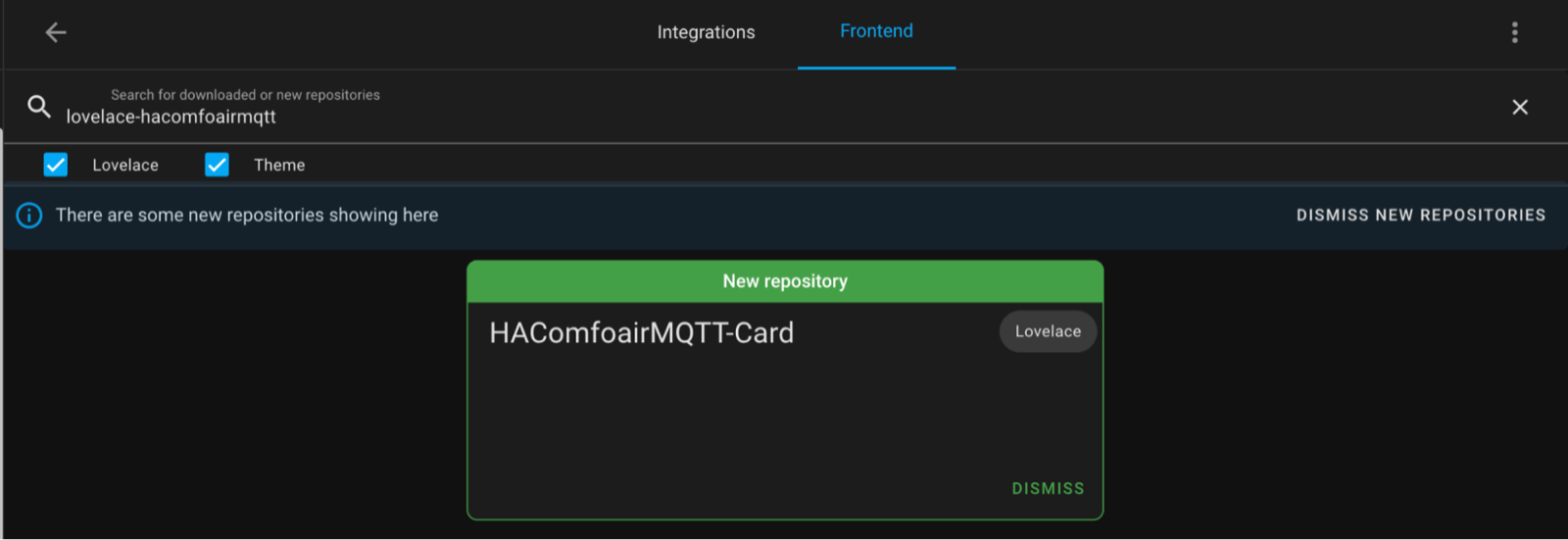

3. Wyszukaj lovelace-hacomfoairmqtt i otwórz pozycję.



4. Wyszukaj hacomfoairmqtt.

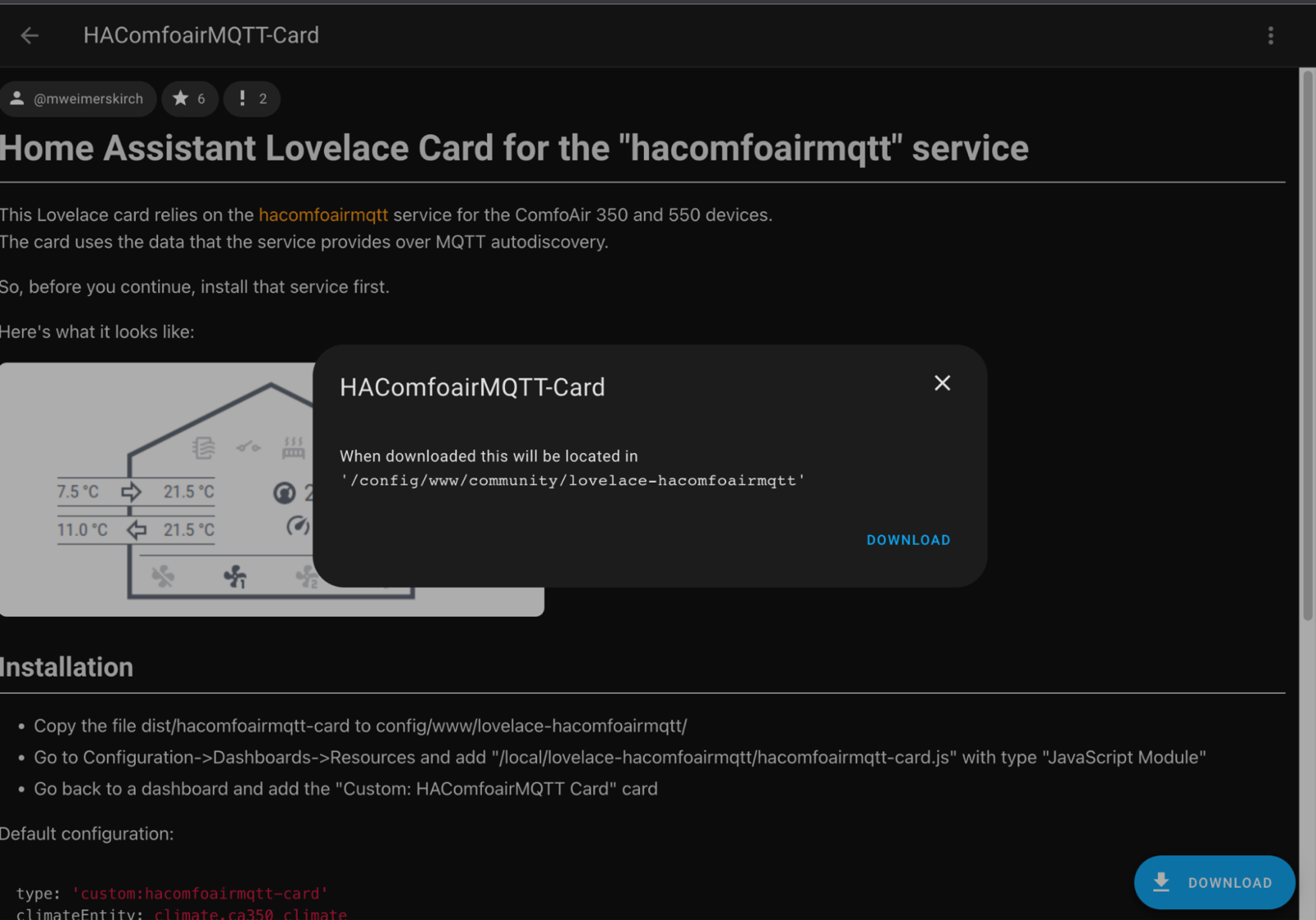

5. Kliknij Download.

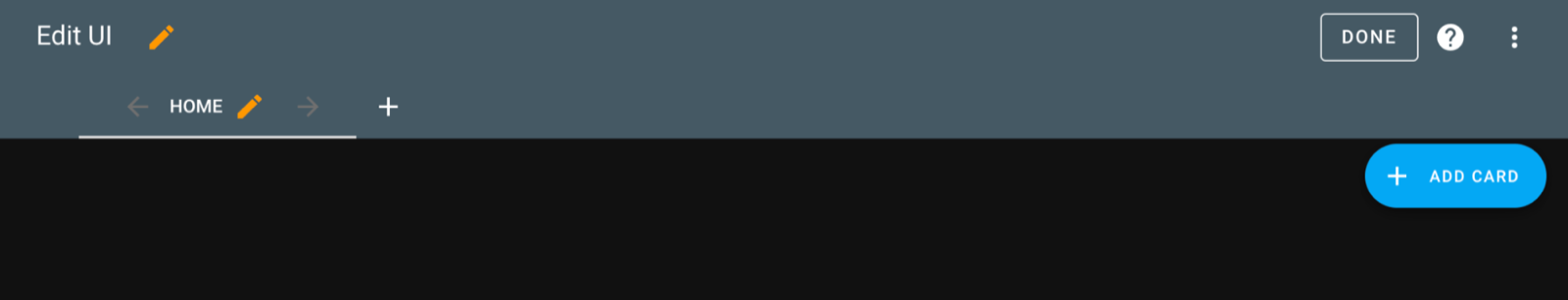

6. Otwórz dashboard, na którym chcesz dodać kartę, kliknij Edit dashboard, a potem Add card.

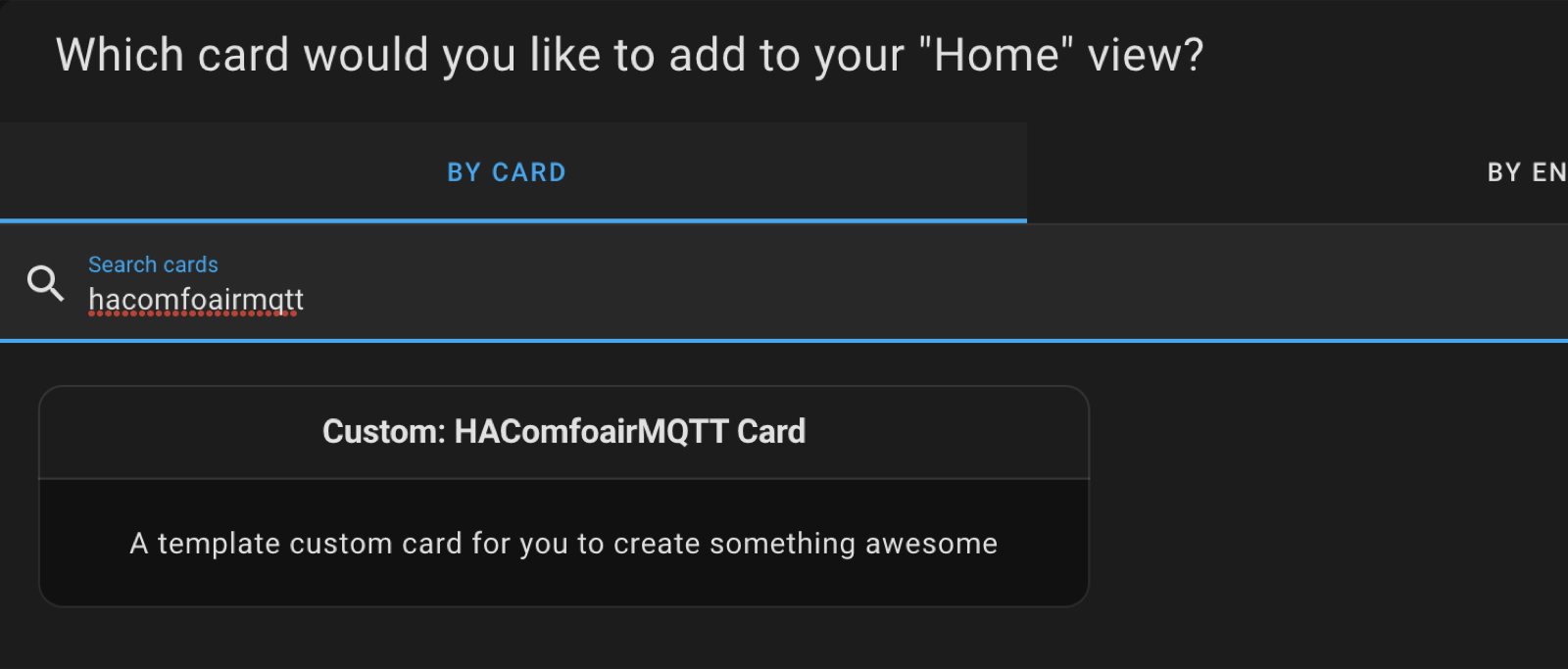

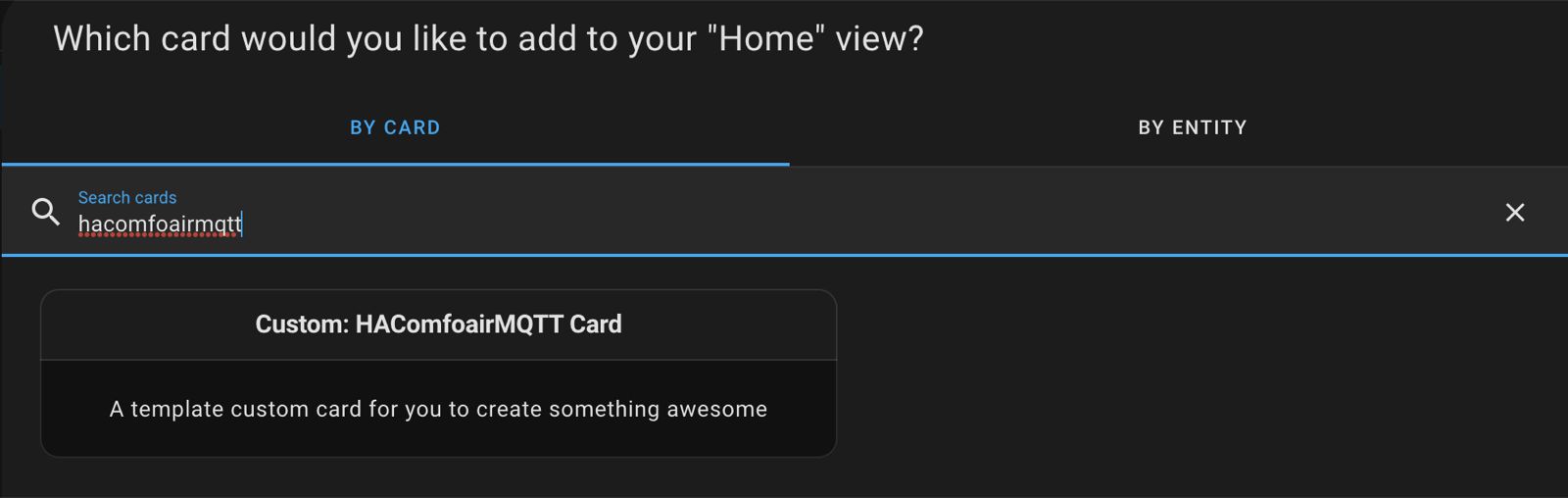

7. Wyszukaj hacomfoairmqtt i wybierz kartę.



8. Kliknij Show visual editor i wklej konfigurację:

type: custom:hacomfoairmqtt-card
climateEntity: climate.rekuperacja
outsideTempSensor: sensor.czerpnia_temp
exhaustTempSensor: sensor.wyrzutnia_temp
returnTempSensor: sensor.wyciag_temp
supplyTempSensor: sensor.nawiew_temp
filterStatusSensor: sensor.filtr_pelny
bypassValveSensor: binary_sensor.bypass
summerModeSensor: binary_sensor.tryb_letni
returnAirLevelSensor: sensor.czerpnia_obroty
supplyAirLevelSensor: sensor.czerpnia_obroty
preheatingStatusSensor: binary_sensor.grzalka

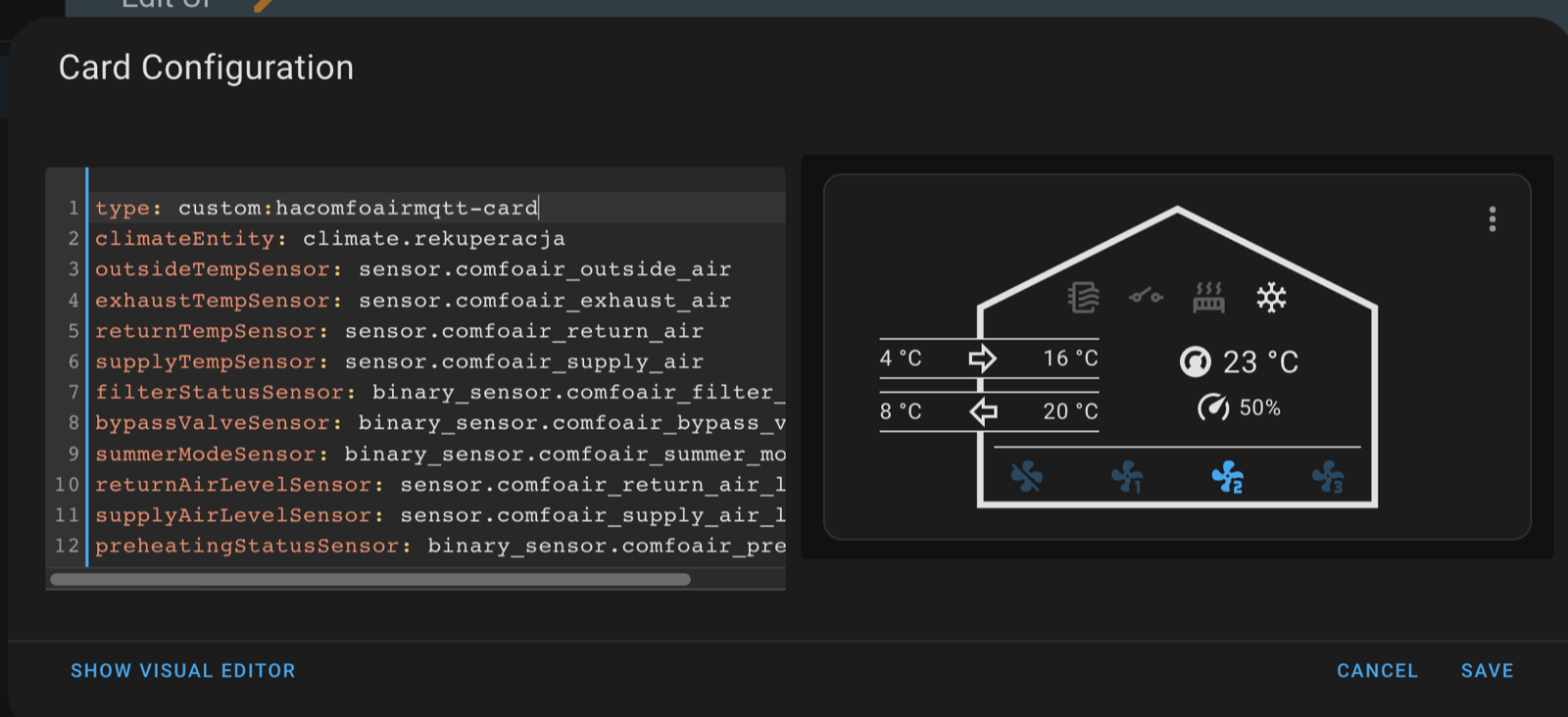

9. Kliknij Save.

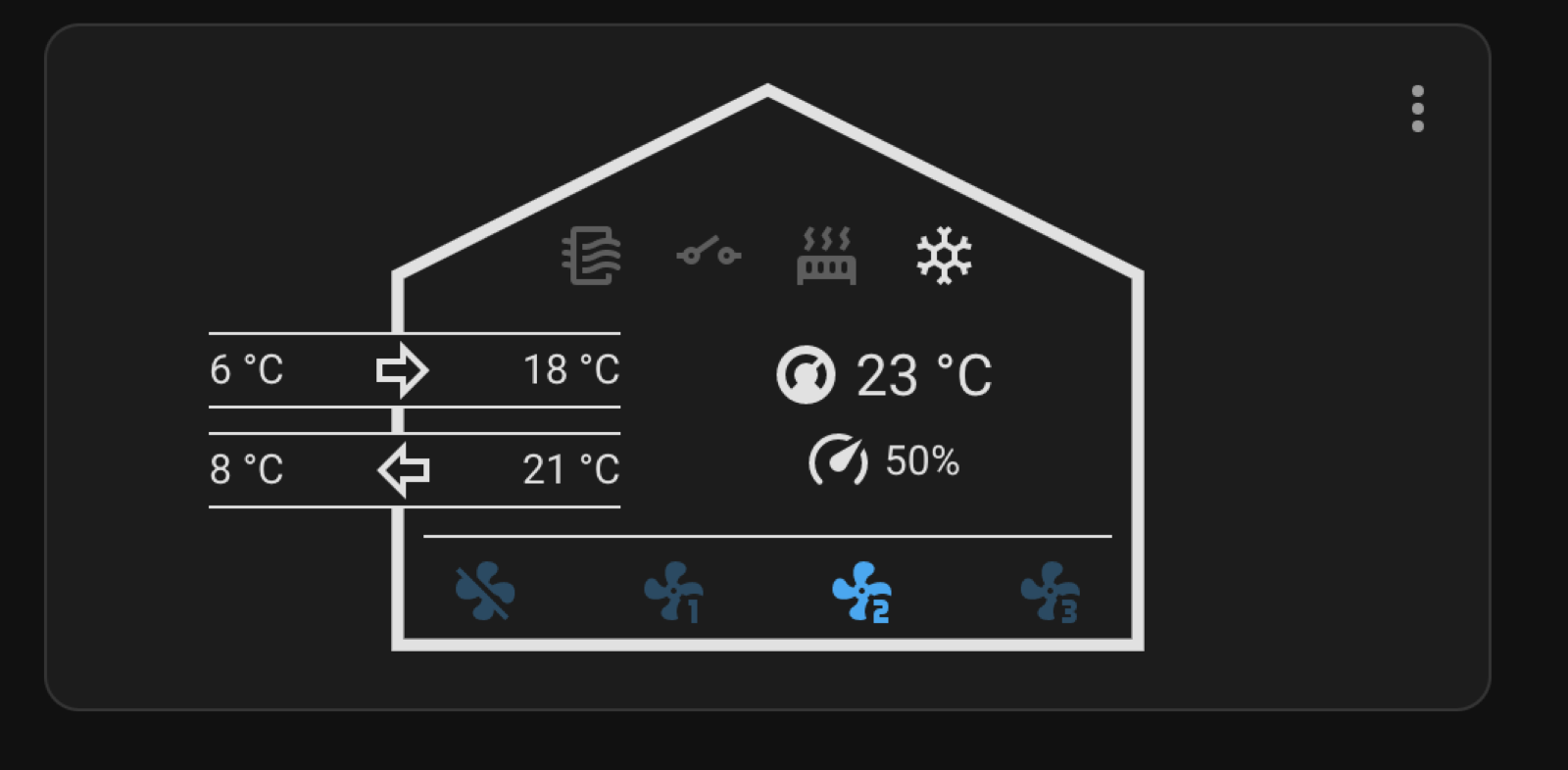

Gotowa karta wygląda tak:
